蝸輪蝸桿減速機蝸桿分類介紹

根據蝸桿分度曲面的形狀，蝸輪蝸桿減速機傳動通常分為3大類：圓柱蝸桿傳動、環面蝸桿傳動、錐蝸桿傳動。

1.1圓柱蝸桿傳動
根據蝸桿齒廓形狀及其形成原理，圓柱蝸桿傳動又可分為：阿基米德圓柱蝸桿傳動（ZA）；法向直廓圓柱蝸桿傳動（ZN）；漸開線圓柱蝸桿傳動（ZU）；錐面包絡圓柱蝸桿傳動（ZK）；圓弧齒圓柱蝸桿傳動（ZC）；
雙圓弧圓柱蝸桿傳動（SH及FSH）。

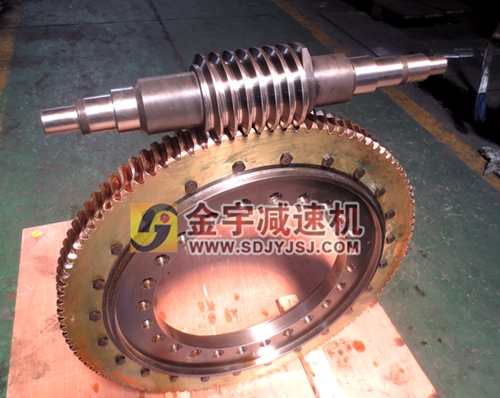

1.2環面蝸桿傳動

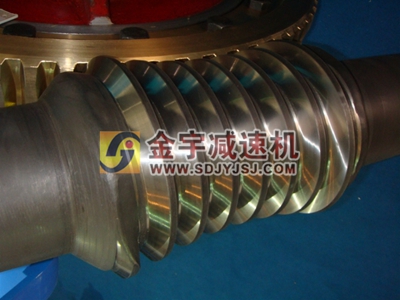

根據蝸桿齒廓形狀及其形成原理，環面蝸桿傳動又可分為：直廓環面蝸桿傳動（俗稱球面蝸桿傳動）；平面包 絡環面蝸桿傳動（一次包絡和二次包絡）；漸開線包絡環面蝸桿傳動（一次包絡和二次包絡）；錐面包絡環面 蝸桿傳動。如下圖：

1.3錐蝸桿傳動

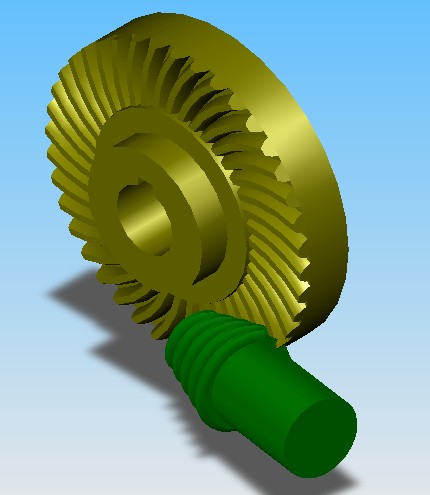

錐蝸桿是一個等導程的錐螺旋。錐蝸輪與錐蝸桿配對，其外形類似曲線齒圓錐齒輪的蝸輪。錐蝸桿置于錐蝸輪的一側。如圖：
