M型立式圓弧齒圓柱蝸輪蝸桿減速機選型參數

概述

    M型立式圓弧齒圓柱蝸輪蝸桿減速機為二級減速傳動機構，一級為帶傳動，第二級為阿基米德圓柱蝸桿蝸輪傳動。其特點有：結構緊湊傳動比大、工作平穩可靠、無噪音、在蝸桿螺線導程角小的情況下減速機還具有自鎖性。

    該機適用于室內無大震動情況的化工設備(攪拌器)的立式減速裝置并廣泛用于搪玻璃反應罐以順時針方向旋轉為宜。若配上防爆電機和靜電三角帶還可以用在有防爆要求的場合。

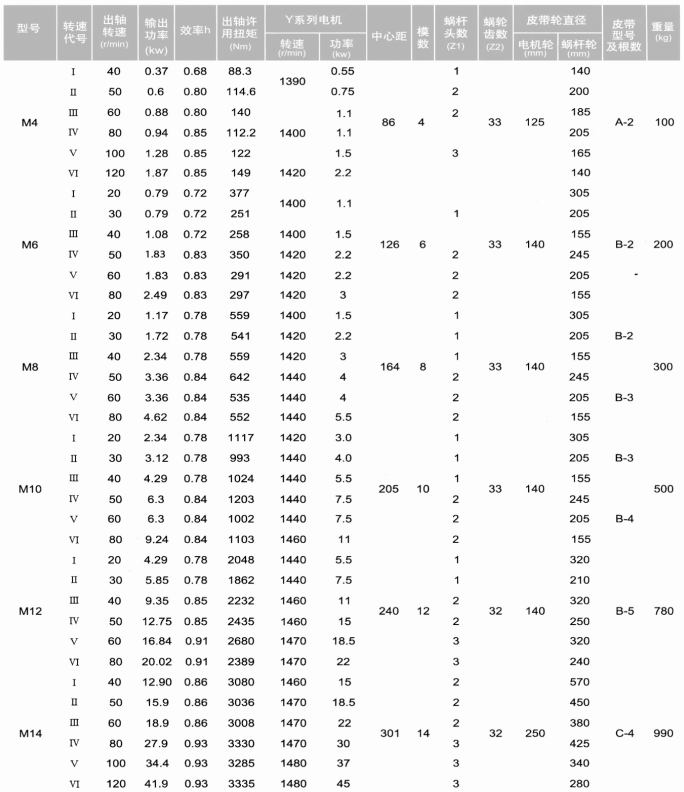

    選擇該減速機型號時，要根據輸出軸轉速與大輸出功率這兩個參數在表3-1中選擇型號。

型號標定標準示例：

例：YM10-Ⅲ型

Y代表：電機類型代號（Y系列標Y;YA \YB分別注A\B，若選用其他系列電機請致電聯系，不帶電機可不注。）

M代表：立式蝸輪蝸桿減速機

10代表：模數

Ⅲ代表：輸出軸轉速代號見圖1.

圖1：

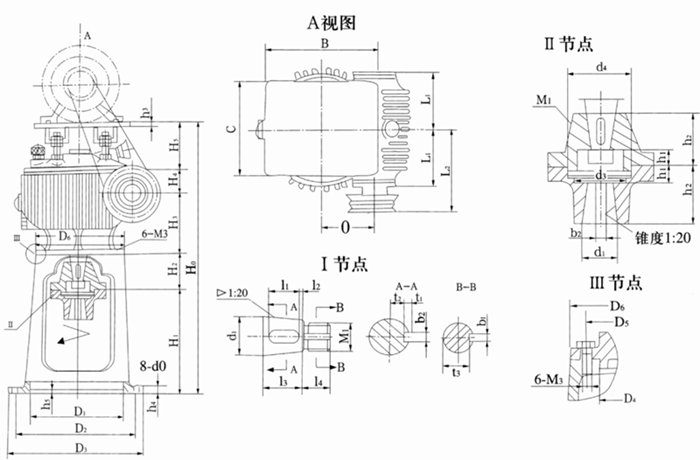

M型立式圓弧齒圓柱蝸輪蝸桿減速機外形圖：
