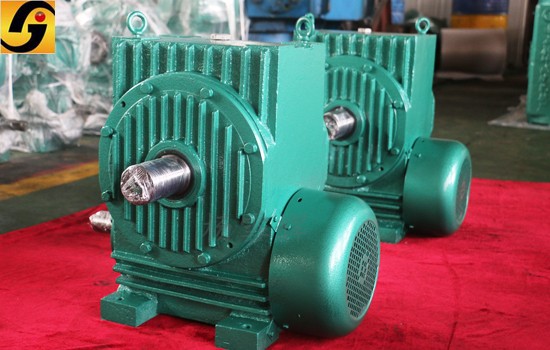

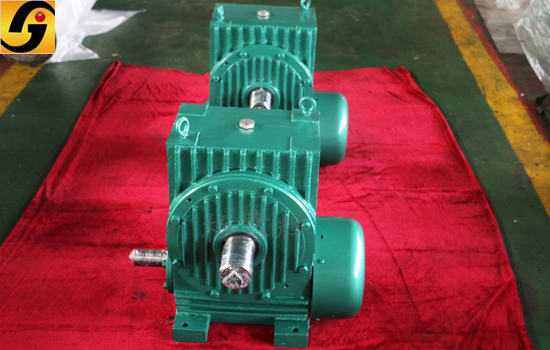

KWU立式錐面包絡圓柱蝸桿減速機減速器

一.概述
   KW型錐面包絡圓柱蝸桿減速器（JB/T 5559-1991）采用ZK1蝸桿，即錐面包絡圓柱蝸桿，承載能力較大，傳動效率高，使用壽命長。主要適用于冶金、礦山、起重、運輸、化工、建筑、輕工等行業。

   工作條件：蝸桿輸入轉速不超過1500r/min;工作環境溫度為-40~40度，當工作環境溫度低于0度時，啟動前潤滑油必須加熱到0度以上，或采用低凝固點的潤滑油；減速器可正、反雙向運轉。
   (一)型號與標記
   1.型號
   (1)KWU型—蝸桿在蝸輪之下的錐面包絡圓柱蝸桿減速器；
   (2)KWS型—蝸桿在蝸輪之側的錐面包絡圓柱蝸桿減速器；
   (3)KWO型—蝸桿在蝸輪之上的錐面包絡圓柱蝸桿減速器。
其中 K—蝸桿為ZK1型，W—蝸桿減速器，U—蝸桿在蝸輪之下，S—蝸桿在蝸輪之側，O—蝸桿在蝸輪之上。

 2.標記
   (二)型式及主要尺寸
   1.KWU型減速器
   KWU型減速器的裝配型式與主要尺寸見圖4.1、圖4.2和表4.1、表4.2
   2.KWS型減速器
   KWS型減速器的裝配型式與主要尺寸見圖4.3、圖4.4和表4.3、表4.4
   3.KWO型減速器
   KWO型減速器的裝配型式與主要尺寸見圖4.5、圖4.6和表4.5、表4.6
   (三)基本參數
   1.中心距
   KW型蝸桿減速器中心距及代號見表4.7
   2.公稱傳動比
   KW型蝸桿減速器的公稱傳動比及代號見表4.8。實際傳動比與公稱傳動比的相對誤差應不大于6.6%，蝸桿傳動副實際傳動比見表4.9
   3.蝸桿副
