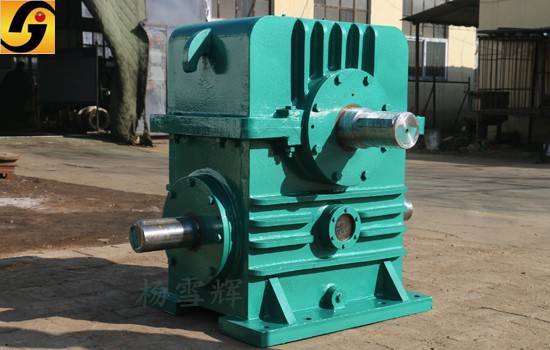

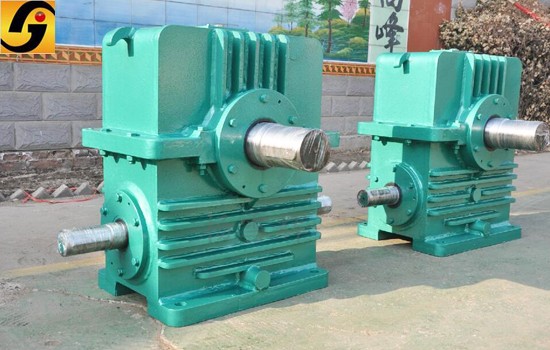

HW型直廓環面蝸桿減速器(JB/T 7936—1999)因所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，故稱
其為直廓環面蝸桿（亦稱球面蝸桿），與其他各種蝸桿減速器相同，為空間交錯軸傳動，承載能力和傳動效
率較高，適用于重載、大功率、大轉柜傳動，如冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的
減速傳動。包HWT、HWWT、HWB、HWWB型四種型式。
工作條件：輸入、輸出軸交錯角為90度；蝸桿轉速不超過1500r/min;蝸桿中間平面分度圓滑動速度不超
過16m/s；蝸桿軸可正、反向運轉；工作環境溫度為-40~40度。當工作環境溫度低于0度時，啟動前潤滑油必
須加熱到0度以上，或采用低凝固點的潤滑油；高于40度時，必須采取冷卻措施。
(一)型號與標記
1.型號
(1)HWT型—蝸桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速器；
(2)HWWT型—蝸桿在蝸輪之上焊接機體和機蓋直廓環面蝸桿減速器；
(3)HWB型—蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器；
(4)HWWB型—蝸桿在蝸輪之下焊接機體和機蓋直廓環面蝸桿減速器。
其中 T—上置蝸桿; B—下置蝸桿；W—焊接機體和機蓋，未注為鑄造結構。
