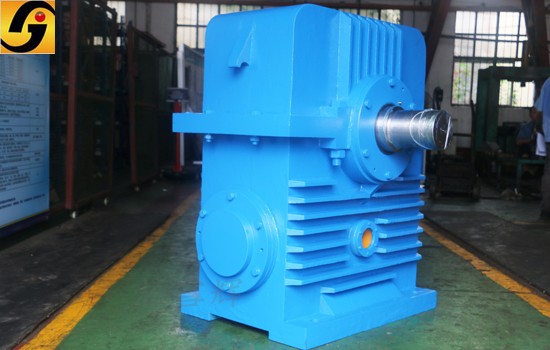

PWU平面二次包絡減速機

PW型平面二次包絡環面蝸桿減速器（GB/T 16446—1996）其蝸桿齒面是以一個平面為母面，通過相對圓

周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次

包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式，適用于冶金、礦山、起重、運輸、石油、化工、建筑等

行業機械設備的減速傳動。
    工作條件：兩軸交角為90度；蝸桿轉速不超過1500r/min;工作環境溫度為0-40度，當環境溫度低于0度

或高于40度時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。
    （一）型號與標記
      1.型號
      （1）PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；
      （2）PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；
      （3）PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。
      2.標記

（二）型式及主要尺寸
      1.PWU型減速器
      （1）整體式PWU型減速器主要尺寸見圖1和表1
      （2）剖分式PWU型減速器主要尺寸見圖2和表2
      2.PWO型減速器
      （1）整體式PWO型減速器主要尺寸見圖3和表3
      （2）剖分式PWO型減速器主要尺寸見圖4和表4
      3.PWS型減速器
      PWS型減速器主要尺寸見圖5和表5
