普通圓柱蝸輪、蝸桿的測繪步驟

蝸輪、蝸桿的測繪比較復雜，要想獲得準確的測繪數據，就必須具備較全面的蝸桿傳動方面的知識，同時應合理選擇測量工具及必要的檢測儀器，掌握正確的測量方法，并對所測量的數據進行合理的分析處理，提出接近或替代原設計的方案，直接為生產服務。

我們在測繪蝸輪、蝸桿的時候，主要是確定蝸桿軸向模數m，即蝸輪端面模數，蝸桿的直徑系數q和導程角，下面我們以普通圓柱蝸輪蝸桿測繪為例，說明標準蝸輪蝸桿的基本測繪步驟。

1、我們要對測繪的蝸輪、完工進行結構和工藝分析。

2、畫出蝸輪、蝸桿的結構草圖和參數表，并畫出所需要標準尺寸的尺寸界線及尺寸線。

3、數出蝸桿頭數Z1和蝸輪齒數Z2.

4、測量出蝸桿齒頂圓直徑d，蝸輪喉徑和蝸輪齒頂外圓直徑d。

5、在箱體上測量出中心距a。

6、確定蝸桿軸向模數。

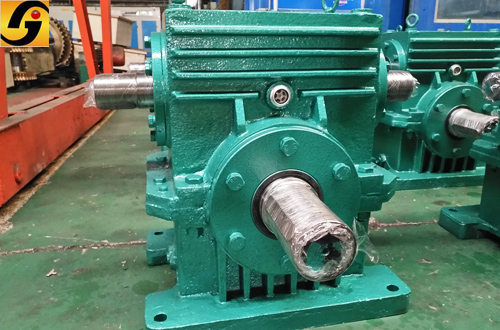

蝸輪蝸桿減速機的測繪過程要求比較嚴格，在測繪的過程中我們要注意一些細節問題。
