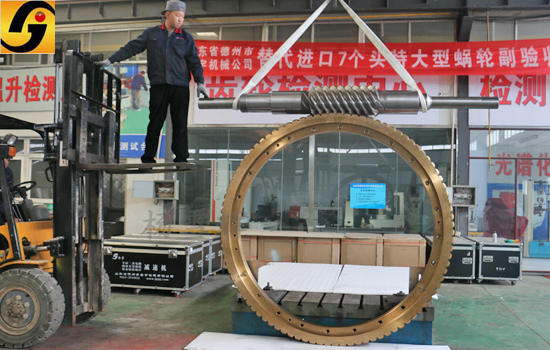

蝸桿蝸輪的畫法

蝸桿的畫法，蝸桿一般選用一個視圖其齒頂線、齒根線和分度線的畫法與圓柱蝸輪的相同。我們?cè)诋媹D的時候齒根線可以省略。齒形可用局部剖視圖。

蝸輪的畫法與圓柱齒輪相似，我們一般用全剖視或半剖視，并在與其相嚙合的蝸桿軸線位置畫出細點畫線圓和對稱中心線，以標注有關尺寸和中心距。

在投影為圓的視圖中，只畫出的頂圓和分度圓，house圓和齒梗圓省略不畫。投影為圓的視圖也可用表達鍵槽軸孔的局部視圖取代。

蝸桿蝸輪嚙合的畫法：蝸桿蝸輪嚙合有畫成外形圖和剖視圖兩種形式，在蝸輪投影的視圖中，蝸輪的節圓與蝸桿的接線相切。
