二次包絡蝸輪蝸桿副的傳動原理介紹

 　在目前我國所生產的包絡環面蝸桿副主要有：平面一次包絡環面蝸桿副、平面二次包絡環面蝸桿副、錐面二次包絡環面蝸桿副等。德州金宇主要生產平面二次包絡環面蝸輪副和錐面二次包絡環面蝸輪副。

　　以直齒或斜齒平面蝸輪為產形輪而展成包絡環面蝸桿稱為平面包絡環面蝸桿,  這些特定齒面的蝸輪可以和它們各自的包絡環面蝸桿組成蝸桿傳動，稱為平面一次包絡環面蝸桿傳動。

　　平面二次包絡環面蝸桿副與普通圓柱蝸桿及直廓環面蝸桿相比較，具有接觸齒數多、蝸桿齒面可淬硬精細磨削、齒面的硬度較高、齒面光潔、精度高、齒面接觸面較大，并有瞬時雙線接觸、接觸線總長度長、綜合曲率半徑大、接觸應力小、嚙合潤滑角大，嚙合中容易形成動壓油膜，減少齒面磨損。由于平面二次包絡蝸桿傳動具有上述優點，因此，自該傳動誕生以來，很快在全國各行各業中被推廣，現已大量應用于冶金設備，并在造船、采礦、機械、建筑、軍工、化工等各行業中。

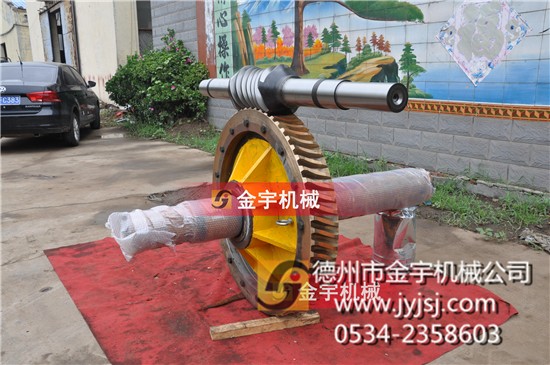

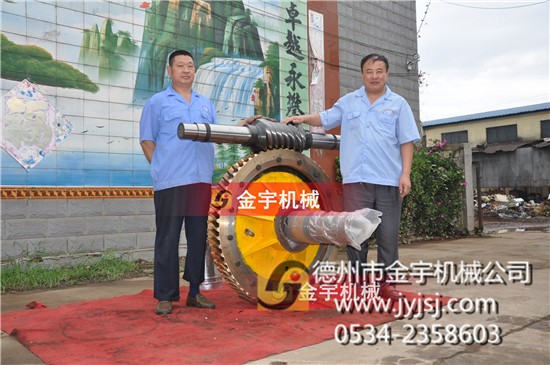

二包包絡蝸輪蝸桿副  加長軸   中 心距609mm
