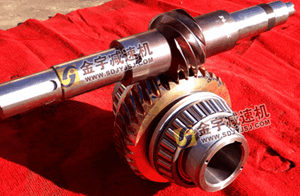

各類蝸輪蝸桿副的名稱定義及工藝描述

1.      阿基米德蝸桿

齒面為阿基米德螺旋面的圓柱蝸桿。其端面齒廓是阿基米德螺旋線，軸向齒廓是直線。

2.      漸開線蝸桿

齒面為漸開螺旋面的圓柱蝸桿，其端面齒廓是漸開線。

3.      法向直廓蝸桿

法平面上，齒廓為直線的圓柱蝸桿。

4.      齒槽法向直廓蝸桿

垂直于過齒槽中點與分度圓柱螺旋線平行的遐想螺旋線的法平面上，齒廓為直線的圓柱蝸桿。

5.      齒體法向直廓蝸桿

垂直于過齒厚中點與分度圓柱螺旋線平行的假想螺旋線的法平面上，齒廓為直線的圓柱蝸桿。

6.      齒面法向直廓蝸桿

垂直于分度圓柱螺旋線的法平面上，齒廓為直線的圓柱蝸桿。

7.      錐面包絡圓柱蝸桿

齒面是圓錐面的包絡曲面的圓柱蝸桿。

8.      盤狀錐面包絡圓柱蝸桿

由盤狀錐形刀具的錐面包絡而成的圓柱蝸桿。其軸線與刀具軸線之間的交錯角等于分度圓柱導程角。

9.      指狀錐面包絡圓柱蝸桿

由指狀錐形刀具的錐面包絡而成的圓柱蝸桿，其軸線與刀具軸線直角相交。

10.  端錐面包絡圓柱蝸桿

由端部呈蝶狀錐形刀具的錐面包絡而成的圓柱蝸桿，其軸線與刀具軸線交錯垂直。

11.  圓弧圓柱蝸桿

蝸桿齒面一般為凹面的圓柱蝸桿，它是用具有凸圓弧刃的刀具加工。

12.  平面包絡環面蝸桿（平面二次包絡蝸桿）

蝸桿齒面是圓環面砂輪（砂輪軸平面上刀具鏟形角是圓環面母圓上的一段圓?。┡c蝸桿作相對螺旋運動時砂輪曲面出旋的包絡面，砂輪軸線與蝸桿軸線的軸交角等于蝸桿分度圓柱導程角，砂輪與蝸桿的瞬時接觸線為空間曲線的圓柱蝸桿。

13.  圓環面圓柱蝸桿

蝸桿齒面是圓環面砂輪與蝸桿作相對螺旋運動時砂輪曲面旋出的包絡面，砂輪軸線與蝸桿軸線的軸交角為某一角度，砂輪與蝸桿的瞬時接觸線與砂輪的軸向齒廓為互相重合的平面曲線的圓柱蝸桿。

14.  軸向圓柱齒圓柱蝸桿

蝸桿齒面是由蝸桿軸平面上一段圓弧繞蝸桿軸線作相對螺旋運動形成，蝸桿齒面是凸圓弧車刀刃的軌跡面，車刀刃置于蝸桿軸平面上。

15.  蝸輪中圓環面

它是一個給定與蝸輪同軸的假想圓環面，其母面等于配對蝸桿的分度圓，中性圓半徑等于蝸桿副的中 心距，其中間平面即蝸輪的中間平面。

16.  蝸輪分度圓

蝸輪在中間平面的一個給定的基準圓，此圓被兩個相鄰同側齒面所截取的弧長，等于蝸桿的軸向齒距。蝸輪節圓總是與分度圓重合。

17.  蝸輪齒頂曲面

位于蝸輪輪齒頂部的曲面。用它來限制蝸輪的外圓柱面及齒頂圓環面的徑向尺寸，蝸輪齒頂曲面為圓柱面、圓環面、或由圓環面和圓柱面組合而成。

18.  蝸輪頂圓柱面

蝸輪齒頂曲面上呈圓柱形的那一部分齒頂表面。

19.  蝸輪頂圓

蝸輪頂圓柱面與端平面的交線。

20.  齒頂圓環面

蝸輪齒頂曲面上呈圓環形狀的那一部分齒頂表面。

21.  蝸輪喉圓

蝸輪齒頂圓環面的內圓，或蝸輪齒頂曲面與中間平面的交線。

22.  咽喉母面

蝸輪咽喉面的母圓。

23.  蝸輪齒根圓環面

在蝸輪上，與齒槽底面相切的圓環面。
