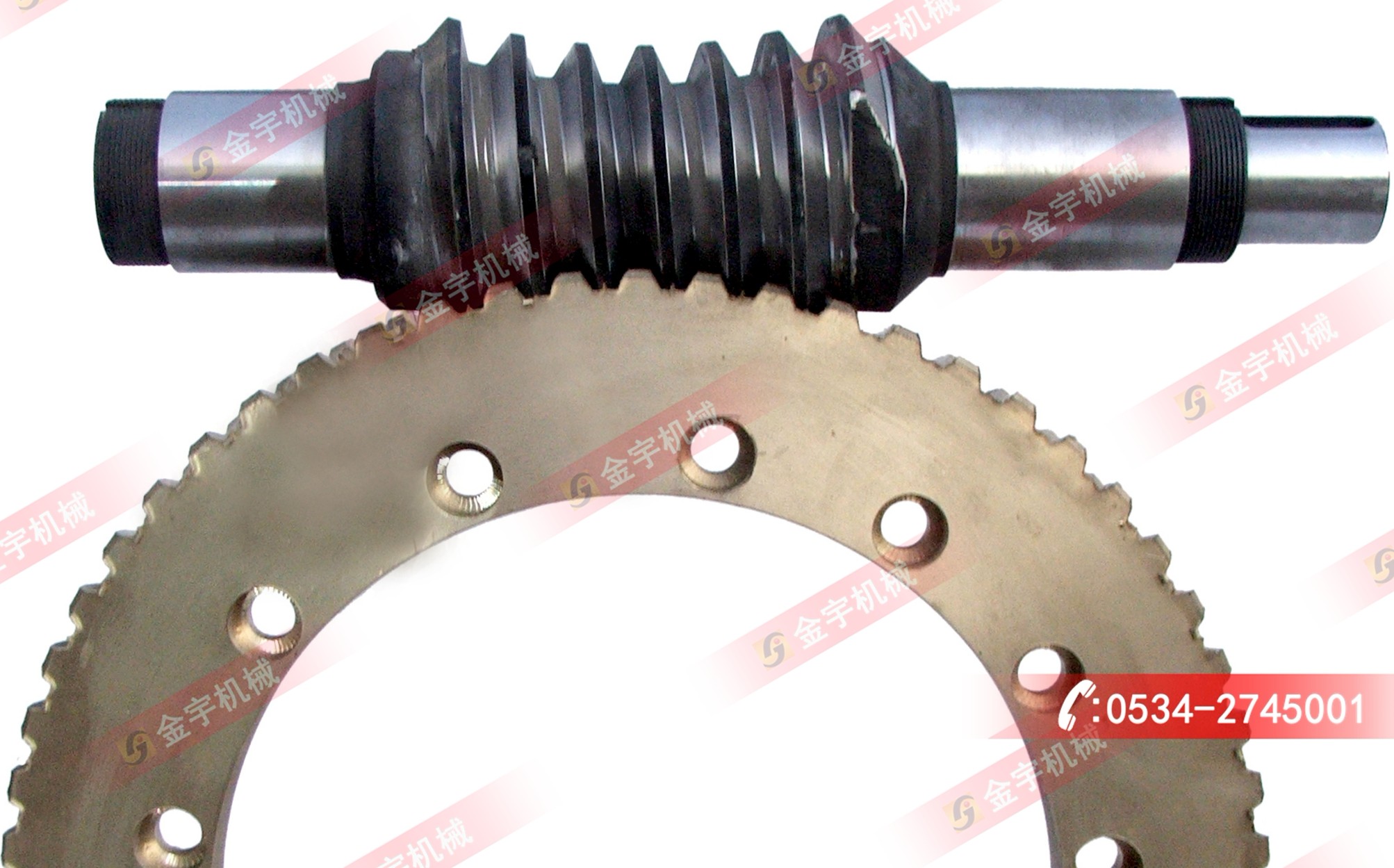

平面二次包絡減速機蝸桿蝸輪誤差及側隙的定義和代號

蝸輪部分：

fhL－－蝸桿螺旋線公差。

定義：在蝸桿輪齒的工作齒寬范圍(兩端不完整齒部分除外)內，蝸桿分度圓柱面上包容實際螺旋線的兩條公稱螺旋線間的方向距離。

ff1－－蝸桿齒形公差。

定義：在蝸桿輪齒給定截面上的齒形工作部分內，包容實際齒形且距離為的兩條設計齒形間的法向距離。當兩條設計齒形線為非等距離的曲線時，應在靠近齒體內的設計齒形線的法線上確定其兩者間的法向距離。

fh－－蝸桿一轉螺旋線公差。

定義：蝸桿輪齒的一轉范圍內，蝸桿分度圓柱面上包容實際螺旋線的兩條理論螺旋線間的法向距離。

Fi"－－蝸輪徑向綜合公差。

定義：被測蝸輪與理想精細的測量蝸桿雙面嚙合時，在被測蝸輪一轉范圍內，雙嚙中心距的變動量。

Fr－－蝸輪齒圈徑向跳動公差。

定義：在蝸輪一轉范圍內，測頭在靠近中間平面的齒槽內與齒高中部的齒面雙面接觸，其測頭相對于蝸輪軸線徑向距離的變動量。

FP－－蝸輪齒距累積公差。

定義：在蝸輪分度圓上，任意兩個同側齒面間的實際弧長與公稱弧長之差的值。

fPt－－蝸輪齒距公差。

定義：蝸輪齒距偏差(上偏差+fPt、下偏差-fPt)。定義：在蝸輪分度圓上，實際齒距與公稱齒距之差。用相對法測量時，公稱齒距是指所有實際齒距的平均值。

ff2－－蝸輪齒形公差

定義：在蝸輪輪齒給定截面上的 齒形工作部分內，包容實際齒形且距離為的兩條設計齒 形間的法向距離。當兩條設計齒形線為非等距離曲線時，應在靠近齒體內 的設計齒形線的法線上確定其兩者間的法向距離。

Es2--蝸輪齒厚公差。

蝸輪齒厚極限偏差(上偏差Ess2、下 偏差Esi2)和蝸輪齒厚公差Ts2。定義：在蝸輪中間平面上，分度圓齒厚的實 際值與公稱值之差。

蝸輪副部分：

蝸輪副的接觸斑點蝸輪旋轉方向安裝好的蝸輪副中，在輕微力的制動下，蝸桿與蝸輪嚙合運轉后，在蝸輪齒面上分布的接觸痕跡。接觸斑點以接觸面積大小、形狀和分布位置表示。

接觸面積的大小按接觸痕跡的百分比計算確定：

沿齒長方向－－接觸痕跡的長度b"與工作長度b'之比的百分數，即(b"/b')×%；

沿齒高方向——接觸痕跡的平均高度h"與工作高度h'之比的百分數，即(h"/h')×%。

接觸形狀以齒面接觸痕跡總的幾何形狀的狀態確定。

接觸位置以接觸痕跡離齒面嚙入、嚙出端或齒頂、齒根的位置確定。

F 'ic－－蝸輪副的切向綜合公差。

定為：安裝好的蝸輪副嚙合轉動時，在蝸輪和蝸桿相對位置變化的一個整周期內，蝸輪的實際轉角與理論轉角之差的總幅度值。以蝸輪分度圓弧長計。

fa－－蝸輪副的中心距偏差。

定義：蝸輪副的中心距極限偏差(上偏差+fa、-fa下偏差)。定義：在安裝好的蝸輪副中間平面內，實際中心距與公稱中心距之差。

fx－－蝸輪副的中間平面偏移。

蝸輪副的中間平面極限偏差(上偏差+fx、-fx下偏差)。定義：在安裝好的蝸輪副中，蝸輪中間平面與傳動中間平面之間的距離。

Jtmin-小圓周側隙、jtmax-大圓周側隙、jnmin-小法向側隙、jnmax-大法向側隙。

定義：在安裝好的蝸輪副中，蝸桿固定不動時，蝸輪從工作齒面接觸到非工作齒面接觸所轉過的分度圓弧長。在安裝好的蝸輪副中，蝸桿和蝸輪的工作齒面接觸時，兩非工作齒面間的小距離。

fS－－蝸輪副的軸交角偏差。

蝸輪副的軸交角極限偏差(上偏差+fS、-fS下偏差)。定義：

在安裝好的蝸輪副中，實際軸交角與公稱軸交角之差。偏差值按蝸輪齒寬確定，以其線性值計。

①允許在靠近蝸桿分度圓柱的同軸圓柱面上檢驗。

②允許用配對蝸桿代替測量蝸桿進行檢驗。這時也即為蝸輪副的誤差。

③允許在靠近中間平面的齒高中部進行測量。

④在確定接觸痕跡長度b"時，應扣除超過模數值的斷開部分。

蝸桿部分：

fPx－－蝸桿軸向齒距偏差。

蝸桿軸向齒距極限偏差(上偏差+fPx、下偏差-fPx)。定義：在蝸桿軸向截面上實際齒距與公稱齒距之差。

fr－－蝸桿齒槽徑向跳動公差。

定義：在蝸桿任意一轉范圍內，測頭在齒槽內與齒高中部的齒面雙面接觸，其測頭相對于蝸桿軸線的徑向大變動量。

fPxL－－蝸桿軸向齒距累積公差。

定義：在蝸桿軸向截面上的工作齒寬范圍(兩端不完整齒部分除外)內，任意兩個同側齒面間實際軸向距離與公稱軸向距離之差的值。

Es1－－蝸桿齒厚偏差

蝸桿齒厚極限偏差(上偏差Ess1、下偏差Esi1)、蝸桿齒厚公差Ts1。定義：在蝸桿分度圓柱上，法向齒厚的實際值與公稱值之差。

Fi'－－蝸輪切向綜合公差。

定義：被測蝸輪與理想精細的測量蝸桿在公稱軸線位置上單面嚙合時，在被測蝸輪一轉范圍內實際轉角與理論轉角之差的總幅度值。以分度圓弧長計。

FPK－－蝸輪K個齒距累積公差。

定義：在蝸輪分度圓上，K個齒距內同側齒面間的實際弧長與公稱弧長之差的值。K為2到小于z2/2 的整數。

距角范圍內實際轉角與理論轉角之差的幅度值。以分度圓弧長計。
