變齒厚精密無間隙雙導程蝸輪蝸桿副蝸桿導程的加工技巧

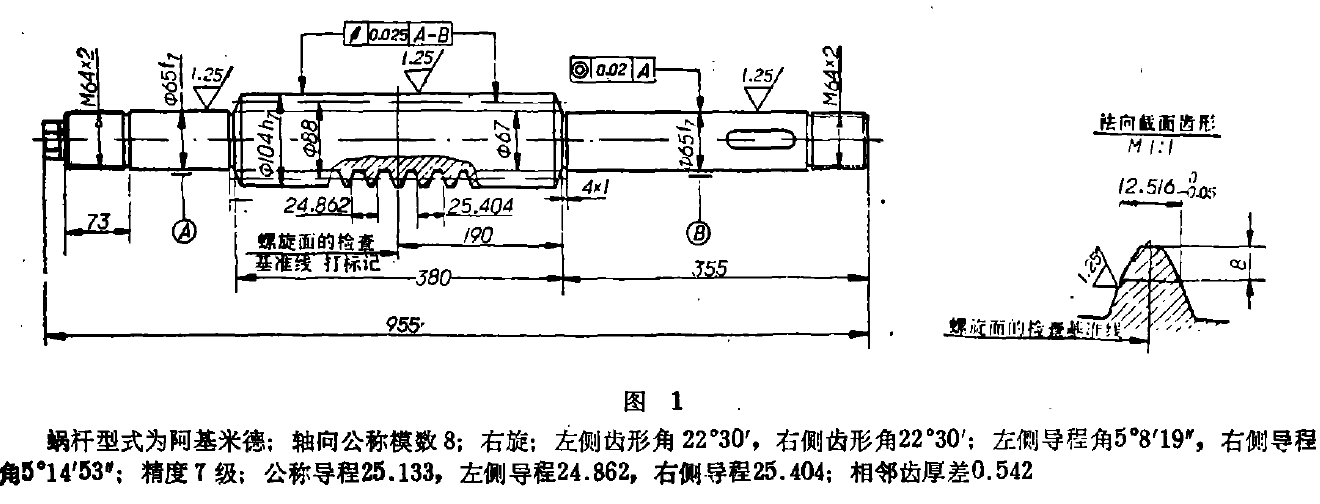

    變齒厚蝸桿是普通蝸桿的一種變型，由于其左右螺旋面的導程不相等，故又稱之為雙導程蝸桿，應用于精密無間隙雙導程蝸輪蝸桿副的加工，正因?yàn)槠渥笥衣菪娴膶?dǎo)程有一個差值，而同一側的螺旋面導程相等，使得其齒厚不是定數，而是沿著齒向累積變化.實際應用最多的是圓柱形等齒形角、對稱齒形的阿米德螺旋線型的變齒厚蝸桿。圖1是我們在生產中遇到的這樣一種變齒厚蝸桿.材料為20Cr,除螺紋部份外，熱處理離子氮化。

    在加工該蝸桿時，我們擬定了以下的工藝流程:備料→鍛造→退火→粗車→正火→粗車蝸桿螺紋→鉗銑六方頭→滲碳→正火→鉗→車去多余滲碳層→鉗→銑鍵槽→淬火→鉗→修整中心孔→粗磨外圓→粗磨蝸桿螺紋→車兩頭M64X2螺紋→人工時效→修整中心孔→精磨外圓→精磨蝸桿螺紋。

    通過實踐，我們總結了導成的修正問題：

    一根變齒厚蝸桿有三個導程，即公稱導程T =xm,左齒面導程和右齒面導程，公稱導程主要是供設計計算用的，實際加工中要實現的是左齒面導程和右齒面導程，它們屬于普通床走刀箱銘牌上沒有標注的特殊螺距。

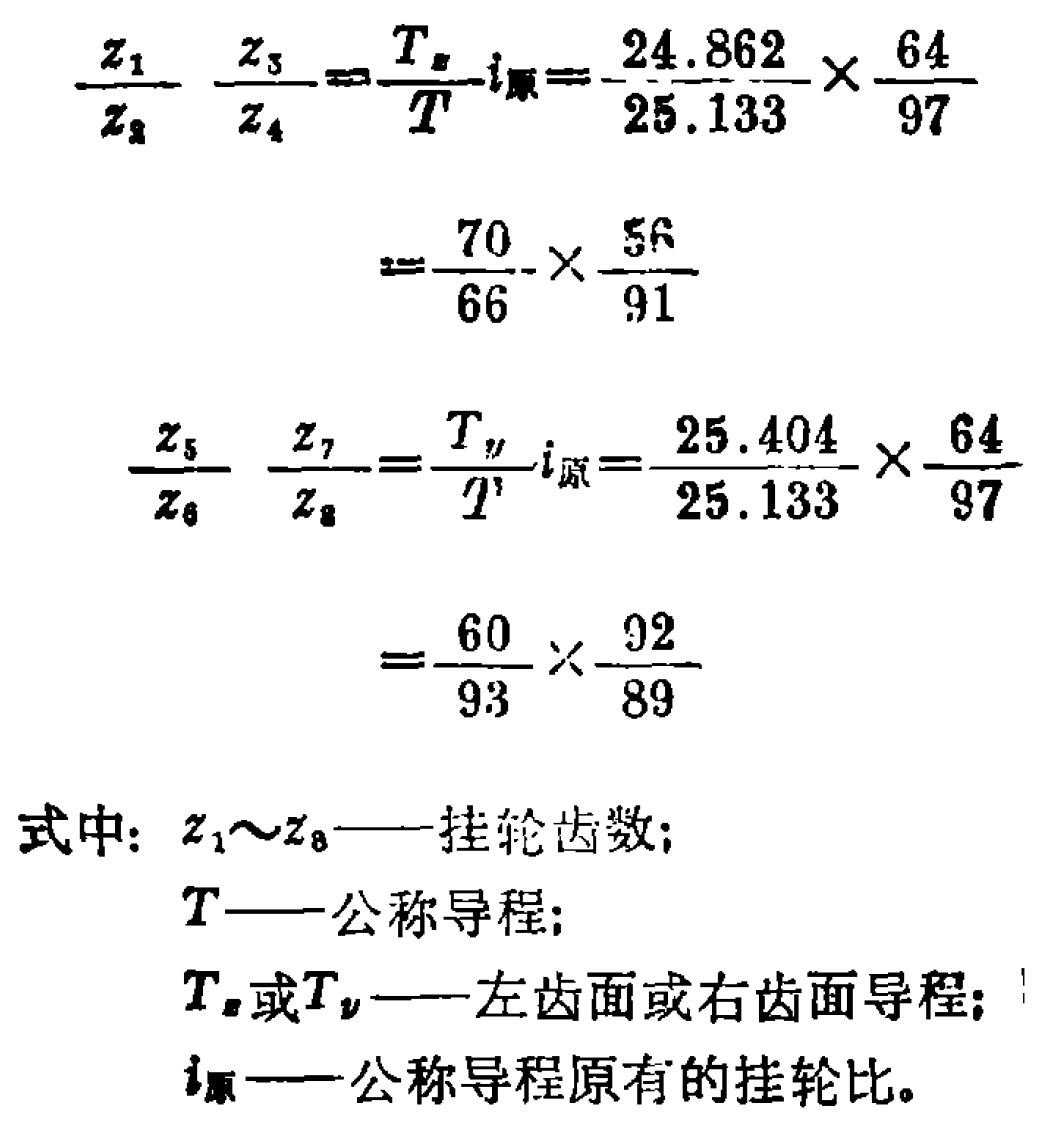

例如，我們在C620-1車床上粗車上述變齒厚蝸桿螺紋的左側和右側螺旋面時，其掛輪齒數分別為:
