產品介紹：

SCW軸裝式圓弧齒圓柱蝸輪蝸桿減速機，采用圓環面砂輪包絡成形(ZC1)圓柱蝸桿，蝸輪齒形與蝸桿共扼，采用機械部標準JB/T6387-1992《軸裝式圓弧齒圓柱蝸輪蝸桿減速機》。它廣泛適用于冶金、礦山、起重、運輸化工、建筑、建材及輕工等傳動機械的減速機構。本系列減速器輸人功率范圍在0.7~202kW之間，輸出扭矩在180~33000N.m之間。具有傳動比大、承載能力大、傳動效率高、使用可靠、壽命長等優點。

本減速器工作條件應符合下列要求:

1．輸人軸高轉速不大于1500 r/min?

2．工作環境溫度為-40℃~+40℃。當工作環境溫度低于0℃時，起動前潤滑油必須加熱到0℃以上或采用低凝固點的潤滑油。當工作環境溫度高于40℃時，必須采取隔熱和冷卻措施。3．可正反向運轉。

產品型號與標記：

型號：

SCWU-蝸桿在蝸輪之下的軸裝式圓弧齒圓柱蝸輪蝸桿減速機;

SCWUM一蝸桿在蝸輪之下的軸裝式圓弧齒圓柱蝸輪蝸桿減速機，帶電機和法蘭盤;

SCWS--蝸桿在蝸輪之側的軸裝式圓弧齒圓柱蝸輪蝸桿減速機;

SCWSM-蝸桿在蝸輪之側的軸裝式圓弧齒圓柱蝸輪蝸桿減速機，帶電機和法蘭盤;

SCWO-蝸桿在蝸輪之上的軸裝式圓弧齒圓柱蝸輪蝸桿減速機;

SCWOM-蝸桿在蝸輪之下的軸裝式圓弧齒圓柱蝸輪蝸桿減速機，帶電機和法蘭盤;

SCWV1-蝸桿軸線在垂直方向的軸裝式圓弧齒圓柱蝸輪蝸桿減速機;

字母的含義:

S—表示軸裝式;

C—表示蝸桿齒廓為ZC1 型;

W—表示蝸桿;

U、S、O—分別表示蝸桿位于蝸輪之下、之側、之上;

V1—表示輸人方向垂直;

M—表示帶電機。

標記示例:

SCWUM200-10-IFJB/T6387-1992

SCW—軸裝式圓弧齒圓柱蝸輪蝸桿減速機

U—蝸桿在蝸輪之下型;

M—帶電機;

200—中心距a為200mm;

10—公稱傳動比i=10;

IF—一種裝配型式(F一帶風扇);

JB/T6387-1992—標準號;

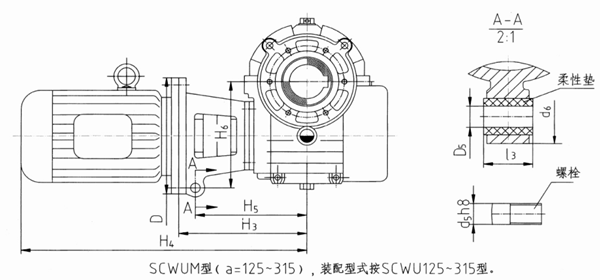

產品裝備如圖所示：
