多面安裝圓弧齒圓柱蝸輪蝸桿減速機選型參數

多面安裝圓弧齒圓柱蝸輪蝸桿減速機采用單級蝸桿減速傳動，符合企業標準Q/320801  JA008-2003 《多面安裝圓弧齒圓柱蝸輪蝸桿減速機》，此系列減速機綜合了GB/T7935-1999《圓弧圓柱蝸輪蝸桿減速機》和JB/T6387-1992《鈾裝式圓弧圓柱蝸輪蝸桿減速機》的優點，可實現六面安裝。全系列有12種中心距，12種速比，輸入功率范圍在0.395kW-141 .9kW之間，輸出扭矩在107-16220N . m之間。它與工作機主軸相連有兩種型式:①聯軸器相連;②直接套裝在工作機主軸上。

    多面安裝圓弧齒圓柱蝸輪蝸桿減速機具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可廣泛用于冶金、起重、運輸、化工、建筑等行業各種機械設備的減速傳動，并適用于于下列條件：

    1. 減速器蝸桿軸轉速不超過1500r/min。

    2.減速器工作環境溫度-40℃~+40 ℃ ，海拔不超過1000米，當環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上。

    3.蝸桿軸可正、反向運轉。

基本型號：

    MC一多面安裝圓弧齒圓柱蝸輪蝸桿減速機。

    MSC—多面安裝軸裝式圓弧齒圓柱蝸輪蝸桿減速機。

    MCM一多面安裝圓弧齒圓柱蝸輪蝸桿減速機電機直聯型。

    MSCM —多面安裝軸裝式圓弧齒圓柱蝸輪蝸桿減速機電機直聯型。

中心距及傳動比：

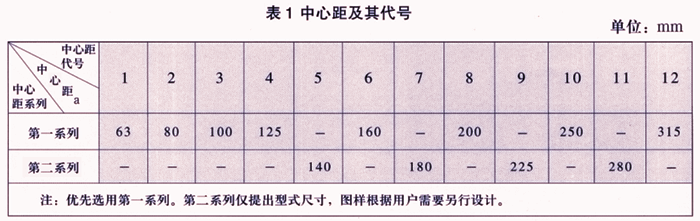

多面安裝圓弧齒圓柱蝸輪蝸桿減速機型號用中心距表小，中心距及其代號見圖1。

圖1：

裝配形式：

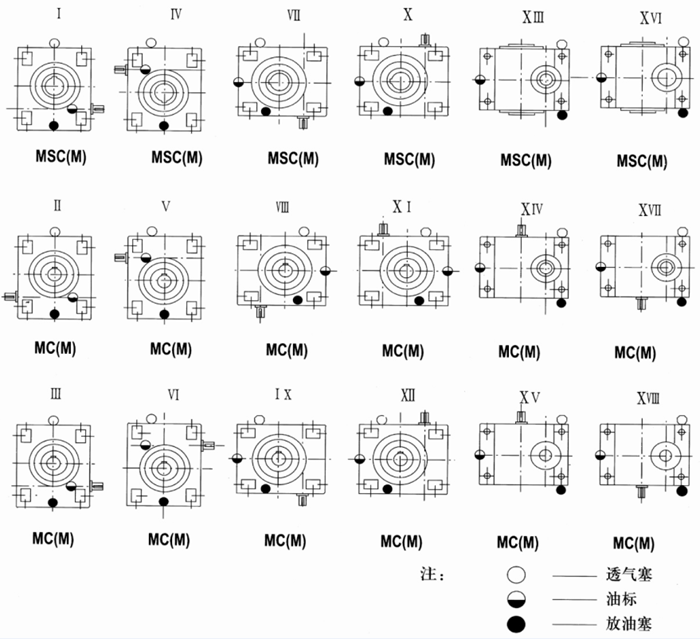

多面安裝圓弧齒圓柱蝸輪蝸桿減速機的十八中裝備方式如圖2所示：

圖2：
